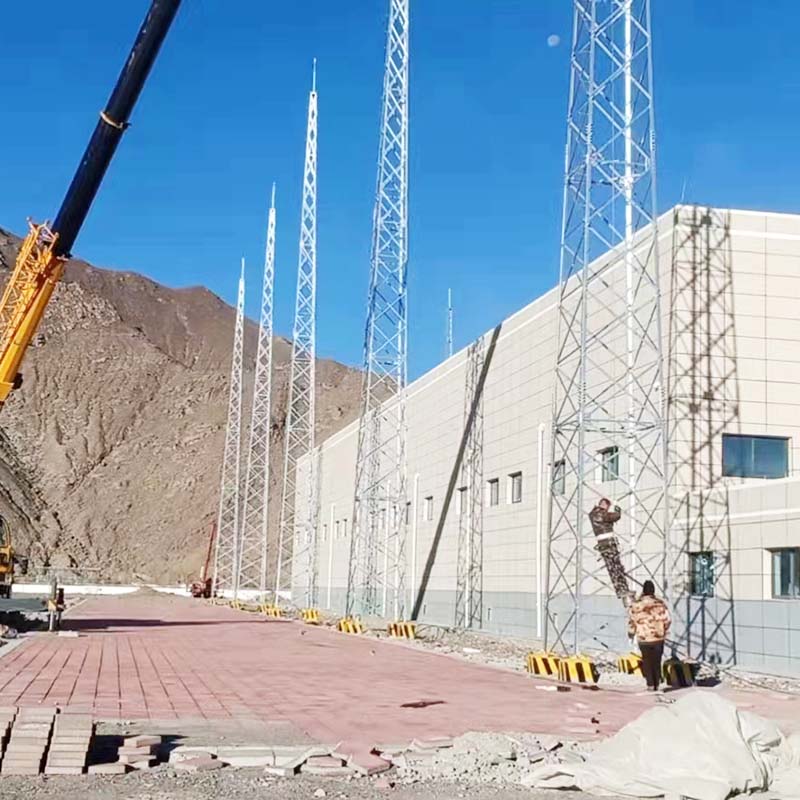

Niezależna wieża odgromowa 220KV o długości 30 metrów

Wysokiej jakości niezależna wieża odgromowa 220KV o długości 30 metrów jest oferowana przez chińskiego producenta Xuteng Iron Tower. Kup niezależną wieżę odgromową 220KV 30-metrową, która jest wysokiej jakości bezpośrednio w niskiej cenie.

Niezależna wieża odgromowa 220KV o długości 30 metrów stosowana jest w budynkach takich jak rafinerie, stacje benzynowe, zakłady chemiczne, kopalnie węgla, magazyny oraz warsztaty materiałów łatwopalnych i wybuchowych.

Zasięg ochrony wieży piorunochronowej należy również obliczyć za pomocą metody toczącej się kuli, aby obliczyć promień ochrony i zasięg ochrony. Wieże odgromowe stosowane są głównie do projektów odgromowych w różnych budynkach, zwłaszcza w rafineriach, stacjach benzynowych, zakładach chemicznych, kopalniach węgla, magazynach oraz warsztatach materiałów łatwopalnych i wybuchowych. Należy je zamontować w odpowiednim czasie. Ze względu na zmiany klimatyczne liczba katastrof spowodowanych wyładowaniami atmosferycznymi stale się nasila. Obecnie wiele budynków jest wyposażonych w wieże odgromowe, zwłaszcza ozdobne żelazne wieże ze stali nierdzewnej na dachu. Mają różnorodne kształty, piękny wygląd i nowatorskie projekty i są stosowane na dachach różnych budynków. Budynki takie jak place i tereny zielone na obszarach mieszkalnych uzupełniają się i stają się kultowymi budynkami dekoracyjnymi w mieście. Zasada działania piorunochronów jest taka sama jak w przypadku piorunochronów. Zmniejsz liczbę katastrof spowodowanych piorunami.

1. Podstawowe ciśnienie wiatru

2. Intensywność fortyfikacji sejsmicznych: 8 stopni i małe obszary dzienne 8 stopni

Produkcja i montaż:

1. Wszystkie elementy metalowe muszą być ocynkowane i należy zwrócić uwagę na zabezpieczenie warstwy ocynkowanej podczas pracy.

2. Do wykonania końcówek igieł użyj rurki ze stali ocynkowanej, o grubości ścianki nie mniejszej niż 3 mm i długości szczotki blaszanej nie mniejszej niż 70 mm. 3. Wieżę odgromową należy zamontować pionowo i stabilnie. Dopuszczalne odchylenie od pionu wynosi 3/1000.

3. Wymagania dotyczące spawania: Do spawania należy stosować zgrzewanie zakładkowe, a długość zakładu musi odpowiadać następującym przepisom:

A. Płaska stal jest dwukrotnie większa od jej szerokości (z co najmniej 3 spawanymi krawędziami).

B. Okrągła stal jest 6 razy większa od jej średnicy.

C. Łącząc stal okrągłą ze stalą płaską, jej długość jest 6 razy większa od średnicy stali okrągłej.

4. Maszty odgromowe najczęściej wykonywane są z rur stalowych okrągłych lub stalowych, a ich średnica nie powinna być mniejsza od wartości:

A. Niezależne wieże odgromowe zazwyczaj wykorzystują okrągłą stal ocynkowaną o średnicy 19 mm.

B. Wieża odgromowa na dachu wykonana jest z rur stalowych ocynkowanych o średnicy 25mm.

C. W wieży odgromowej na szczycie wieży ciśnień zastosowano rury stalowe ocynkowane o średnicy 25 mm lub 40 mm

D. Wieża odgromowa na szczycie komina powinna być wykonana ze stali okrągłej ocynkowanej o średnicy 25 mm lub rury stalowej ocynkowanej o średnicy 40 mm. Pierścień odgromowy powinien być wykonany ze stali okrągłej ocynkowanej o średnicy 12mm lub stalowej płaskiej ocynkowanej o przekroju 100mm2, a jego grubość powinna wynosić 4mm

5. Wieża odgromowa powinna być wykonana z rur stalowych okrągłych lub spawanych, a jej średnica nie powinna być mniejsza od następujących wartości: długość igły mniejsza niż 1m: stal okrągła 12mm, rura stalowa 20mm, długość igły 1 -2m: okrągła stal ma 16 mm, stalowa rura ma 25 mm, igła na górze komina: okrągła stal ma 20 mm, stalowa rura ma 40 mm.

Metoda obliczeń związana jest z promieniem ochronnym i wysokością (h) piorunochronu oraz promieniem toczącej się kuli,

D to promień toczenia (odległość błysku)

Pierwszy typ budynku to D=30 metrów (określany na podstawie typu budynku)

Drugi typ budynku to D=45 metrów (określany na podstawie typu budynku)

Trzeci typ budynku to D=60 metrów (określany na podstawie typu budynku)

Zasięg ochrony obliczany jest według standardowego wzoru: (określany na podstawie typu budynku)

Ogólnie rzecz biorąc, im wyższy piorunochron, tym większy zasięg ochrony i lepszy efekt ochrony. Jednakże, biorąc pod uwagę bezpieczeństwo i ekonomię konstrukcji piorunochronów, większość piorunochronów buduje się na długości od 35 do 45 metrów.

Środki ostrożności: Uziemienie piorunochronu musi być dobre, a wartość rezystancji uziemienia nie powinna przekraczać 10 Ω. Gdy rezystywność gleby jest wysoka, jako pionowe korpusy uziemiające stosuje się moduły uziemiające z wypalonego grafitu ekspandowanego, środki redukujące rezystancję o wysokiej czystości, grafitowe połączenia kablowe i stal ocynkowaną. Konkretną liczbę użyć należy obliczyć zgodnie ze wzorem.

Konserwację i przeglądy należy przeprowadzać każdego roku przed sezonem burzowym w następujący sposób:

1. Połączenie każdej części łączącej powinno być niezawodne i nie dopuścić do poluzowania;

2. Całkowita wartość rezystancji od odgromnika do dolnego złącza wynosi ≤ 5 Ω;

3. Uziemienie piorunochronu musi być dobre, a wartość rezystancji uziemienia nie powinna przekraczać 10 Ω.

Podstawa projektowa wieży odgromowej:

1. Kodeks projektowania ochrony odgromowej budynków (GB50057-2010)

2. Kodeks projektowania wysokich konstrukcji (GBJ135-2006)

3. Kodeks projektowania konstrukcji stalowych (GB50017-2014)
